Netty 的 EventLoop 编排

介绍

EventLoop：事件循环对象，可以理解为在 netty 中处理数据的工人

EventLoop 本质是一个单线程执行器（同时维护了一个 Selector），里面有 run 方法处理 Channel 上源源不断的 io 事件。

它的继承关系比较复杂

一条线是继承自 j.u.c.ScheduledExecutorService 因此包含了线程池中所有的方法
另一条线是继承自 netty 自己的 OrderedEventExecutor，
- 提供了 boolean inEventLoop(Thread thread) 方法判断一个线程是否属于此 EventLoop
- 提供了 parent 方法来看看自己属于哪个 EventLoopGroup

事件循环组

EventLoopGroup 是一组 EventLoop，Channel 一般会调用 EventLoopGroup 的 register 方法来绑定其中一个 EventLoop，后续这个 Channel 上的 io 事件都由此 EventLoop 来处理（保证了 io 事件处理时的线程安全）

继承自 netty 自己的 EventExecutorGroup
- 实现了 Iterable 接口提供遍历 EventLoop 的能力
- 另有 next 方法获取集合中下一个 EventLoop

以一个简单的实现为例：

// 内部创建了两个 EventLoop, 每个 EventLoop 维护一个线程
DefaultEventLoopGroup group = new DefaultEventLoopGroup(2);
System.out.println(group.next());
System.out.println(group.next());
System.out.println(group.next());

输出

io.netty.channel.DefaultEventLoop@60f82f98
io.netty.channel.DefaultEventLoop@35f983a6
io.netty.channel.DefaultEventLoop@60f82f98

也可以使用 for 循环

DefaultEventLoopGroup group = new DefaultEventLoopGroup(2);
for (EventExecutor eventLoop : group) {
    System.out.println(eventLoop);
}

Demo

服务器端两个 nio worker 工人，一个 boss 处理 accept 事件（group 参数顺序决定的）

new ServerBootstrap()
    .group(new NioEventLoopGroup(1), new NioEventLoopGroup(2))
    .channel(NioServerSocketChannel.class)
    .childHandler(new ChannelInitializer<NioSocketChannel>() {
        @Override
        protected void initChannel(NioSocketChannel ch) {
            ch.pipeline().addLast(new ChannelInboundHandlerAdapter() {
                @Override
                public void channelRead(ChannelHandlerContext ctx, Object msg) {
                    ByteBuf byteBuf = msg instanceof ByteBuf ? ((ByteBuf) msg) : null;
                    if (byteBuf != null) {
                        byte[] buf = new byte[16];
                        ByteBuf len = byteBuf.readBytes(buf, 0, byteBuf.readableBytes());
                        log.debug(new String(buf));
                    }
                }
            });
        }
    }).bind(8080).sync();

客户端，启动三次，分别修改发送字符串为 zhangsan（第一次），lisi（第二次），wangwu（第三次）

public static void main(String[] args) throws InterruptedException {
    Channel channel = new Bootstrap()
            .group(new NioEventLoopGroup(1))
            .handler(new ChannelInitializer<NioSocketChannel>() {
                @Override
                protected void initChannel(NioSocketChannel ch) throws Exception {
                    System.out.println("init...");
                    ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                }
            })
            .channel(NioSocketChannel.class).connect("localhost", 8080)
            .sync()
            .channel();

    channel.writeAndFlush(ByteBufAllocator.DEFAULT.buffer().writeBytes("wangwu".getBytes()));
    Thread.sleep(2000);
    channel.writeAndFlush(ByteBufAllocator.DEFAULT.buffer().writeBytes("wangwu".getBytes()));

最后输出

22:03:34 [DEBUG] [nioEventLoopGroup-3-1] c.i.o.EventLoopTest - zhangsan
22:03:36 [DEBUG] [nioEventLoopGroup-3-1] c.i.o.EventLoopTest - zhangsan
22:05:36 [DEBUG] [nioEventLoopGroup-3-2] c.i.o.EventLoopTest - lisi
22:05:38 [DEBUG] [nioEventLoopGroup-3-2] c.i.o.EventLoopTest - lisi
22:06:09 [DEBUG] [nioEventLoopGroup-3-1] c.i.o.EventLoopTest - wangwu
22:06:11 [DEBUG] [nioEventLoopGroup-3-1] c.i.o.EventLoopTest - wangwu

可以看到两个工人轮流处理 channel，但工人与 channel 之间进行了绑定

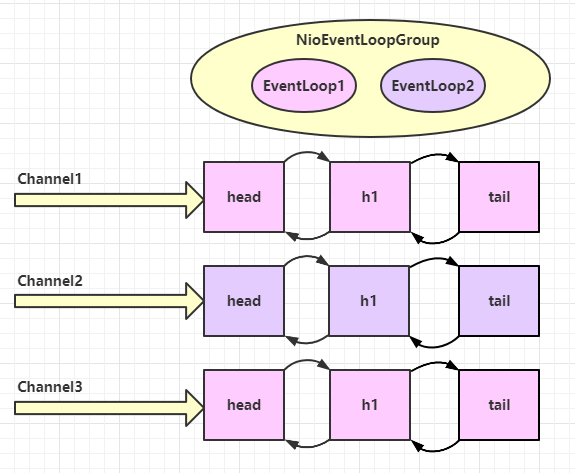

示意图是：

再增加两个非 nio 工人 normalWorkers，隶属于 DefaultEventLoopGroup

DefaultEventLoopGroup normalWorkers = new DefaultEventLoopGroup(2); //there
new ServerBootstrap()
  	// boss：accept 和 worker：读写
    .group(new NioEventLoopGroup(1), new NioEventLoopGroup(2))
    .channel(NioServerSocketChannel.class)
    .childHandler(new ChannelInitializer<NioSocketChannel>() {
        @Override
        protected void initChannel(NioSocketChannel ch)  {
            ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
            ch.pipeline().addLast(normalWorkers,"myhandler",
              new ChannelInboundHandlerAdapter() {
                @Override
                public void channelRead(ChannelHandlerContext ctx, Object msg) {
                    ByteBuf byteBuf = msg instanceof ByteBuf ? ((ByteBuf) msg) : null;
                    if (byteBuf != null) {
                        byte[] buf = new byte[16];
                        ByteBuf len = byteBuf.readBytes(buf, 0, byteBuf.readableBytes());
                        log.debug(new String(buf));
                    }
                }
            });
        }
    }).bind(8080).sync();

客户端代码不变，启动三次，分别修改发送字符串为 zhangsan（第一次），lisi（第二次），wangwu（第三次）

输出

22:19:48 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x251562d5, L:/127.0.0.1:8080 - R:/127.0.0.1:52588] REGISTERED
22:19:48 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x251562d5, L:/127.0.0.1:8080 - R:/127.0.0.1:52588] ACTIVE
22:19:48 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x251562d5, L:/127.0.0.1:8080 - R:/127.0.0.1:52588] READ: 8B
         +-------------------------------------------------+
         |  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f |
+--------+-------------------------------------------------+----------------+
|00000000| 7a 68 61 6e 67 73 61 6e                         |zhangsan        |
+--------+-------------------------------------------------+----------------+
22:19:48 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x251562d5, L:/127.0.0.1:8080 - R:/127.0.0.1:52588] READ COMPLETE
22:19:48 [DEBUG] [defaultEventLoopGroup-2-1] c.i.o.EventLoopTest - zhangsan
22:19:50 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x251562d5, L:/127.0.0.1:8080 - R:/127.0.0.1:52588] READ: 8B
         +-------------------------------------------------+
         |  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f |
+--------+-------------------------------------------------+----------------+
|00000000| 7a 68 61 6e 67 73 61 6e                         |zhangsan        |
+--------+-------------------------------------------------+----------------+
22:19:50 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x251562d5, L:/127.0.0.1:8080 - R:/127.0.0.1:52588] READ COMPLETE
22:19:50 [DEBUG] [defaultEventLoopGroup-2-1] c.i.o.EventLoopTest - zhangsan
22:20:24 [DEBUG] [nioEventLoopGroup-4-2] i.n.h.l.LoggingHandler - [id: 0x94b2a840, L:/127.0.0.1:8080 - R:/127.0.0.1:52612] REGISTERED
22:20:24 [DEBUG] [nioEventLoopGroup-4-2] i.n.h.l.LoggingHandler - [id: 0x94b2a840, L:/127.0.0.1:8080 - R:/127.0.0.1:52612] ACTIVE
22:20:25 [DEBUG] [nioEventLoopGroup-4-2] i.n.h.l.LoggingHandler - [id: 0x94b2a840, L:/127.0.0.1:8080 - R:/127.0.0.1:52612] READ: 4B
         +-------------------------------------------------+
         |  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f |
+--------+-------------------------------------------------+----------------+
|00000000| 6c 69 73 69                                     |lisi            |
+--------+-------------------------------------------------+----------------+
22:20:25 [DEBUG] [nioEventLoopGroup-4-2] i.n.h.l.LoggingHandler - [id: 0x94b2a840, L:/127.0.0.1:8080 - R:/127.0.0.1:52612] READ COMPLETE
22:20:25 [DEBUG] [defaultEventLoopGroup-2-2] c.i.o.EventLoopTest - lisi
22:20:27 [DEBUG] [nioEventLoopGroup-4-2] i.n.h.l.LoggingHandler - [id: 0x94b2a840, L:/127.0.0.1:8080 - R:/127.0.0.1:52612] READ: 4B
         +-------------------------------------------------+
         |  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f |
+--------+-------------------------------------------------+----------------+
|00000000| 6c 69 73 69                                     |lisi            |
+--------+-------------------------------------------------+----------------+
22:20:27 [DEBUG] [nioEventLoopGroup-4-2] i.n.h.l.LoggingHandler - [id: 0x94b2a840, L:/127.0.0.1:8080 - R:/127.0.0.1:52612] READ COMPLETE
22:20:27 [DEBUG] [defaultEventLoopGroup-2-2] c.i.o.EventLoopTest - lisi
22:20:38 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x79a26af9, L:/127.0.0.1:8080 - R:/127.0.0.1:52625] REGISTERED
22:20:38 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x79a26af9, L:/127.0.0.1:8080 - R:/127.0.0.1:52625] ACTIVE
22:20:38 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x79a26af9, L:/127.0.0.1:8080 - R:/127.0.0.1:52625] READ: 6B
         +-------------------------------------------------+
         |  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f |
+--------+-------------------------------------------------+----------------+
|00000000| 77 61 6e 67 77 75                               |wangwu          |
+--------+-------------------------------------------------+----------------+
22:20:38 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x79a26af9, L:/127.0.0.1:8080 - R:/127.0.0.1:52625] READ COMPLETE
22:20:38 [DEBUG] [defaultEventLoopGroup-2-1] c.i.o.EventLoopTest - wangwu
22:20:40 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x79a26af9, L:/127.0.0.1:8080 - R:/127.0.0.1:52625] READ: 6B
         +-------------------------------------------------+
         |  0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f |
+--------+-------------------------------------------------+----------------+
|00000000| 77 61 6e 67 77 75                               |wangwu          |
+--------+-------------------------------------------------+----------------+
22:20:40 [DEBUG] [nioEventLoopGroup-4-1] i.n.h.l.LoggingHandler - [id: 0x79a26af9, L:/127.0.0.1:8080 - R:/127.0.0.1:52625] READ COMPLETE
22:20:40 [DEBUG] [defaultEventLoopGroup-2-1] c.i.o.EventLoopTest - wangwu

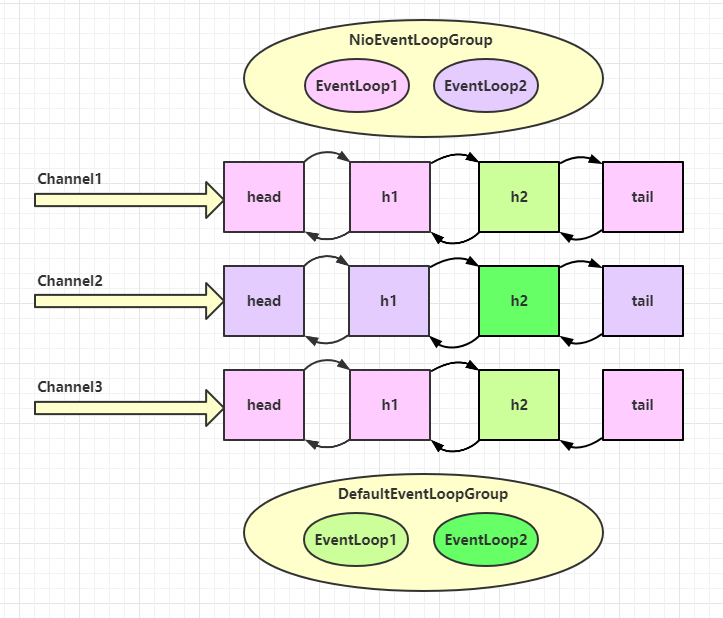

可以看到，nio 工人和非 nio 工人也分别绑定了 channel（LoggingHandler 由 nio 工人执行，而我们自己的 handler 由非 nio 工人执行）

为什么

性能优化：通过将不同类型的任务分配到不同的线程组，可以减少单个线程或线程组的负载，避免复杂的业务逻辑影响到主I/O处理的性能，特别是在高负载环境下。
任务专用化：DefaultEventLoopGroup通常被用作第三种类型的EventLoopGroup，除了常规的boss和worker，它可以被用于处理非I/O任务或特定的业务逻辑，从而避免干扰正常的I/O处理线程。在这个示例中，handler2使用了这个独立的DefaultEventLoopGroup来处理业务逻辑，可能是日志记录、数据处理等非直接I/O任务。

在Netty中使用DefaultEventLoopGroup为特定的ChannelHandler（如在您的例子中的handler2）提供单独的事件循环组时，可以实现异步处理，从而提高整体的I/O效率。

这是如何工作的：

任务分配：当一个客户端连接建立时，连接的Channel被初始化并分配给worker线程组中的某个EventLoop。这个EventLoop负责处理所有来自该连接的I/O事件，如数据的读取和初步处理。
异步处理：如果您为handler2指定了一个独立的DefaultEventLoopGroup，当handler1处理完消息并调用ctx.fireChannelRead(msg)后，消息将被传递给handler2。但是，与handler1在相同的EventLoop中同步运行不同，handler2将在DefaultEventLoopGroup中的某个独立的EventLoop上异步执行。
释放原始EventLoop：这种分离使得worker的EventLoop可以快速处理完与接收和初步处理消息相关的任务，然后立即回到准备处理新的I/O事件的状态。因此，该EventLoop不需要等待handler2的处理逻辑完成，这可能涉及更复杂或耗时的操作。
提升I/O效率：这样做的直接效益是提高了I/O效率，因为原始的EventLoop不会被长时间的业务逻辑处理阻塞，从而可以继续接受和处理来自其他客户端的新连接或数据。

通过这种方式，您可以更有效地利用系统的线程资源，确保网络I/O操作的高响应性和高吞吐量，同时还能处理复杂的业务逻辑，从而使得整体应用架构更加健壮和可扩展。这是Netty框架设计的重要优势之一，允许开发者根据具体的应用需求灵活地管理不同类型的任务。

问题：这个worker的EventLoop和channel绑定的吗？这个channel上的操作没结束，为什么他可以去做别的？

在Netty中，每个Channel一旦被注册到某个EventLoop，确实会与该EventLoop绑定，并且在该EventLoop的生命周期内保持绑定。这意味着同一个Channel的所有I/O操作都是由同一个EventLoop单线程处理，以保证操作的线程安全和顺序性。

然而，尽管每个Channel与一个EventLoop绑定，这并不意味着该EventLoop不能处理其他Channel的事件。一个EventLoop可以同时管理多个Channel。这是通过事件循环机制实现的，EventLoop会轮询它管理的所有Channel的事件队列，并处理这些事件。这种设计允许EventLoop在等待一个Channel的I/O操作完成时，转而处理其他Channel的事件，从而提高资源的利用率。

切换操作是如何实现

关键代码 io.netty.channel.AbstractChannelHandlerContext#invokeChannelRead()

static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
    final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
    // 下一个 handler 的事件循环是否与当前的事件循环是同一个线程
    EventExecutor executor = next.executor();

    // 是，直接调用
    if (executor.inEventLoop()) {
        next.invokeChannelRead(m);
    }
    // 不是，将要执行的代码作为任务提交给下一个事件循环处理（换人）
    else {
        executor.execute(new Runnable() {
            @Override
            public void run() {
                next.invokeChannelRead(m);
            }
        });
    }
}

如果两个 handler 绑定的是同一个线程，那么就直接调用
否则，把要调用的代码封装为一个任务对象，由下一个 handler 的线程来调用

NioEventLoop 除了可以处理 io 事件，同样可以向它提交普通任务

NioEventLoopGroup nioWorkers = new NioEventLoopGroup(2);

log.debug("server start...");
Thread.sleep(2000);
nioWorkers.execute(()->{
    log.debug("normal task...");
});

输出

22:30:36 [DEBUG] [main] c.i.o.EventLoopTest2 - server start...
22:30:38 [DEBUG] [nioEventLoopGroup-2-1] c.i.o.EventLoopTest2 - normal task...

可以用来执行耗时较长的任务

参考：Bilibili黑马Netty, netty.io 文档
